ASMOS
ASMOSとは
ASMOSとはSCADA機能をWEBブラウザ上で提供するソフトウェアです。
WEBブラウザで確認できるため、スタンドアロン(1台のPC)での運用のみならず、インターネット経由で遠隔地からの監視を実現しました。
PCはもちろん、スマートフォンやタブレットからでもASMOSにアクセスすれば現場の状況を把握できます。
遠隔監視機能

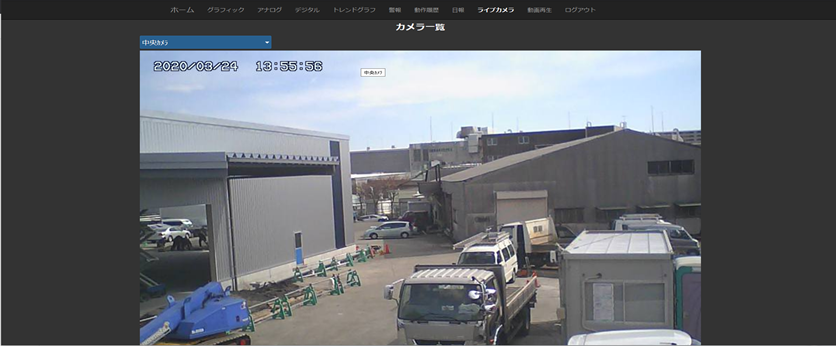

ASMOSでは設置されているWebカメラの映像をリアルタイムに確認できます。
また、遠隔地から現場の状況を把握できます。
※カメラ機能はMozilla Firefox、Safariのみとなります。
中央監視機能

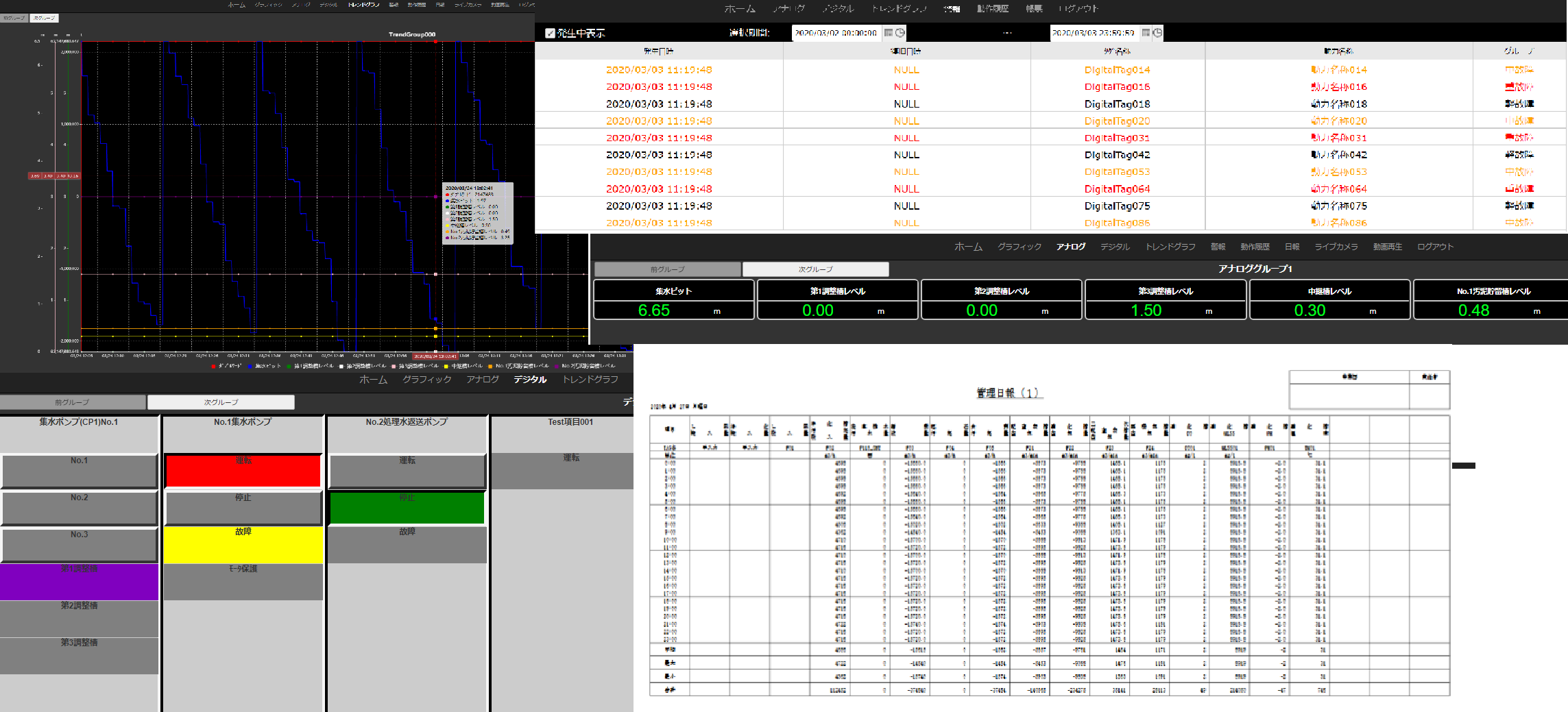

設備監視画面はお客様のご要望に沿って作成いたします。
・トレンドグラフのリアルタイム、履歴表示(同時に8点まで表示可能)
・日報・月報・年度報の参照
・警報監視、警報履歴の確認
・動作履歴、操作履歴の確認
・中央監視の設定値の確認、変更
・現場に設置されている計器の開閉操作など
収集点数に制限なし、高速収集を実現
・収集するタグ点数に制限はありません。
・三菱電機社製/OMRON社製PLCでの収集に対応しています。
・ASMOSにて連続するワードデバイス(D)の値を300回収集し、SQL Serverへ書き込むまでの1回あたりの平均処理時間を算出したものです。
時間単位はms(1秒=1000ms)です。
| メーカー | 100点 | 1000点 | 5000点 | 10000点 |
| 三菱電機 | 11.3ms | 27.0ms | 91.5ms | 165.3ms |
| OMRON | 42.3ms | 42.8ms | 47.7ms | 54.7ms |

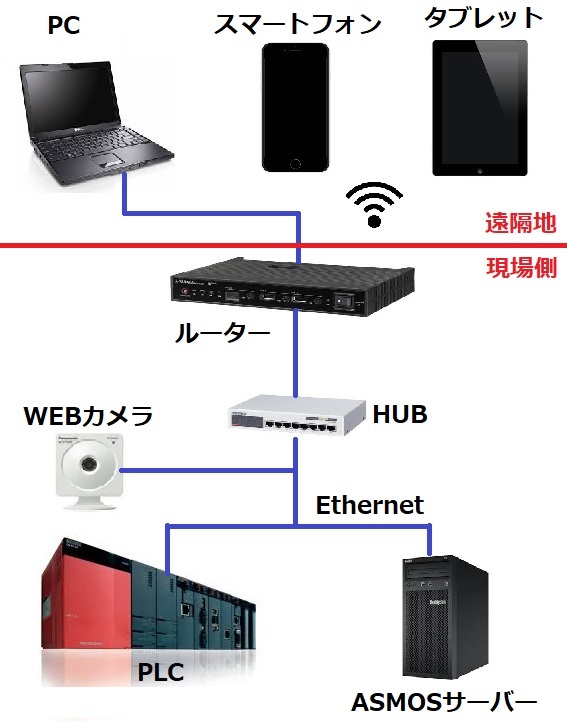

機器構成
・ASMOS用のサーバーとルーターを設置すれば、遠隔地から操作可能になります
・Internetでの接続に関しては、VPN接続を推奨しています。セキュリティを考慮した構成が必要です。
対応PLC
・三菱電機社製
・OMRON社製
推奨ネットワークカメラ
・パナソニック社製i-Pro製品等
・弊社確認カメラ:BB-SP104W
通信プロトコル
・Ethernet
動作保証環境
・Windows10
・i-OS 12.0以上
・Android 9.0以上
動作保証ブラウザ
・Mozilla Firefox
・Safari
・Google Chrome(カメラ機能を除く)
・Internet Explorer(カメラ機能を除く)
